可变电压电源固定调节器电路

   时间:2023/7/13      阅读:327    关键词:电源



想要PSU工作台电源的输出电压为+9伏,那么所要做的就是将+9伏电压调节器连接到+12伏黄色导线上。由于PSU已经对+12v输出进行了整流和平滑,因此所需的唯一附加组件是输入端上的一个电容器和输出端上的另一个电容。

可变电压电源固定调节器电路



这些附加电容器有助于调节器的稳定性,并且可以在100nF330nF之间的任何地方。额外的100uF输出电容器有助于平滑固有的纹波内容,使其具有良好的瞬态响应。这种放置在电源电路输出两端的大值电容器通常被称为“平滑电容器”。



这些78xx系列调节器分别在568912151824V的固定稳定电压下提供约1.5安培的最大输出电流。但是,如果我们想要+9V的输出电压,但只有7805+5V的稳压器,该怎么办?。7805+5V输出参考“接地,Gnd”或“0v”端子。

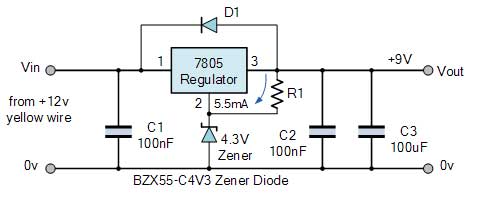

如果将引脚2的端子电压从0V增加到4V,那么如果有足够的输入电压,输出也将增加4伏。然后,通过在调节器的引脚2和接地之间放置一个4伏(最接近4.3V的首选值)的小型齐纳二极管,可以使7805V调节器产生+9伏的输出电压,如图所示。
